SOPORTES TVs TFT

A pesar de que hay muchos soportes comerciales para las TFT, de muchos tipos y para todas las posiciones hay dos cosas que no me convencieron en mi caso en particular. Por un lado donde tengo el hueco para la TV no se puede ver en marcha, y de 5 asientos para comer solo 2 lo ven en parado, y segundo no me convencía el fijar el soporte a la pared.

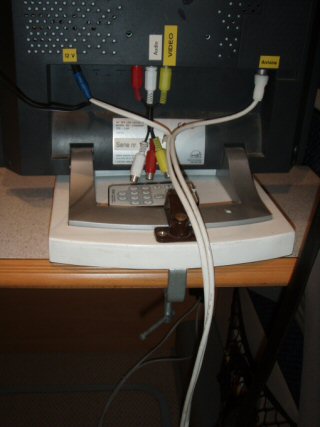

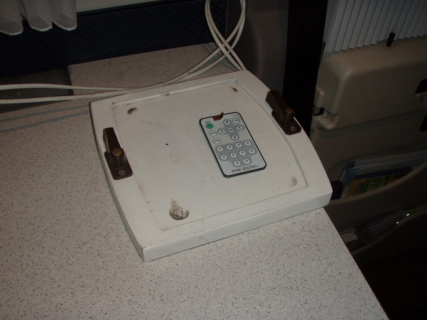

Ante esto decidí hacerme uno que pudiera colocar en la mesa, y que me permitiera desplazar la tv de un sitio a otro fácilmente. La solución fue crear un soporte donde coger la TV y este a la mesa, lo que hice fue sacar una plantilla de la base de la Tv y recortar en una pieza de contrachapado de 3 mm la plantilla con 3 cms por fuera, y despues recortar el interior, y a continuación recortar la misma plantilla con los 3 cms pero en una pieza de contrachapado de 12 mm, y uni las dos piezas con cola blanca y las mantuve con presión unas cuantas horas ( en teoría con 20 min basta ).

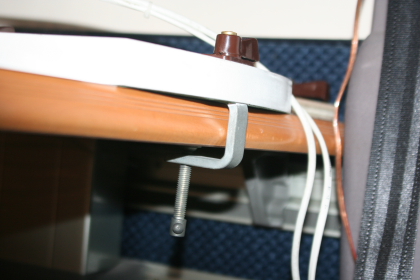

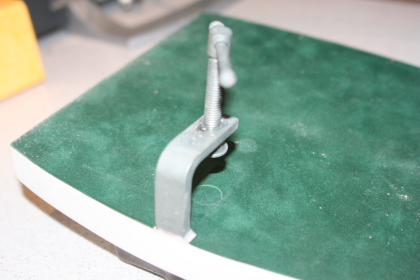

Tenia una pieza de un soporte de marquetería, le hice dos agujeros para pasar dos tornillos, y como pude lo avellane, de manera que los tornillos quedaran un poco por debajo del nivel del metal.

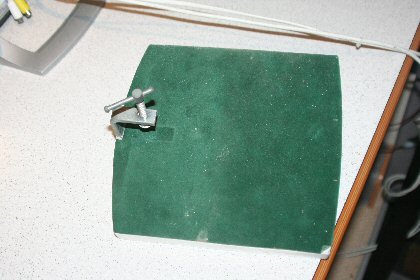

Le di la vuelta a la pieza de madera, y le hice un "cajetin" a la medida del soporte de marquetería, de forma que tampoco sobresaliera y quedara una base nivelada, una vez atornillado le puse villeda tipo terciopelo a la base.

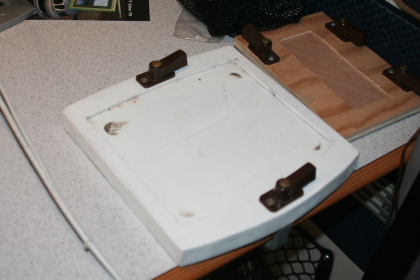

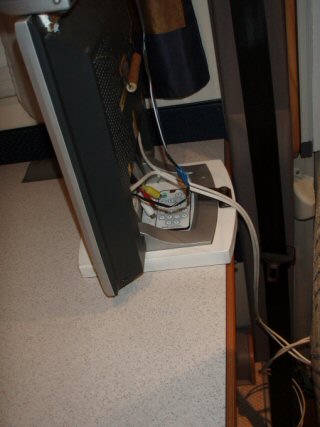

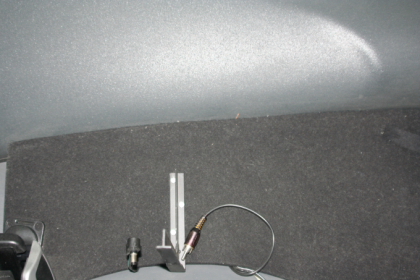

Ya tenia el soporte cogido a la mesa, ahora me quedaba fijar la TV al soporte, y nada mas sencillo que poner dos retenes de los que se usan en las caravanas y autocaravanas.

Mi compañero de viajes ( Juanvi ) por como es la base de su TV opto por poner 4 de estos retenes en lugar de hacer la pieza de contrachapado de 3 mm.

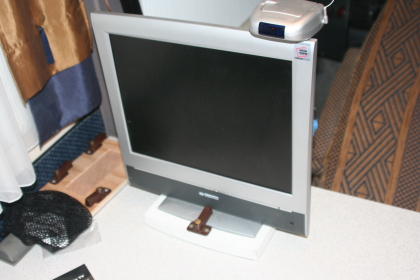

Cuando vamos en ruta la TV va fijada justo detrás de mi asiento ( el soporte con respecto a la mesa permite girarlo bastante ), cuando paramos por ejemplo a comer lo que hacemos es soltar la TV del soporte, y colocarla en la mesa delante de la ventana, asi la vemos todos, y el soporte o bien lo quito y lo dejo al lado de mi asiento o bien lo desplazo al extremo de la mesa con la pared. Lleva muuuuuuchos Kms y estoy contentísimo con el resultado.

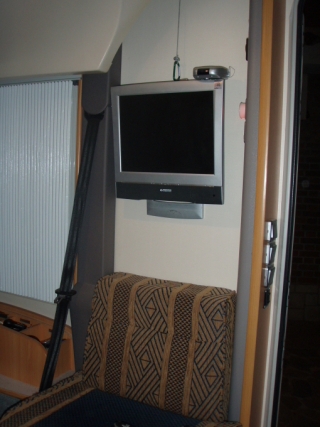

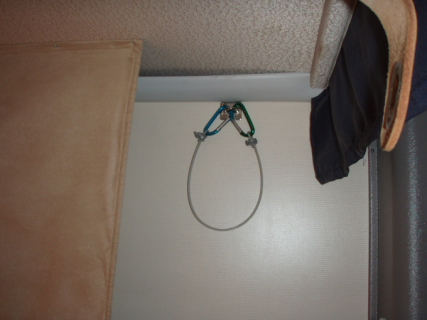

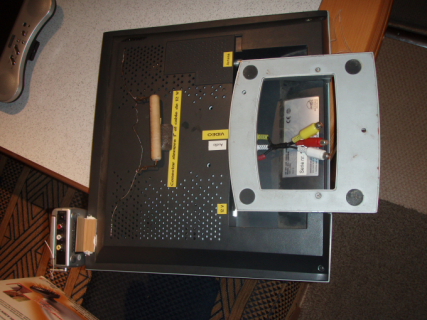

Para otras ocasiones en las que estamos mas tiempo que una parada tengo puesto un enganche al que cuelgo la TV, a la TV le puse un cable de acero por detrás con un asidero de forma que la llevo de un lado a otro cómodamente, pues bien, pliego la base de la TV y la cuelgo con un cable y dos mosquetones, cuando la TV no esta no se ve nada, lo oculta la cama, el cable con los mosquetones lo hice de la longitud apropiada.

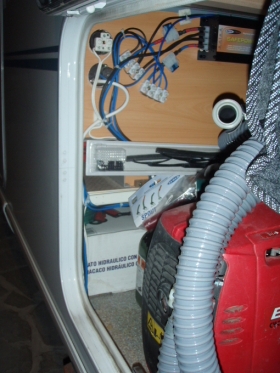

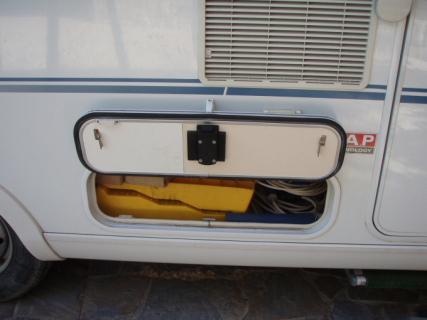

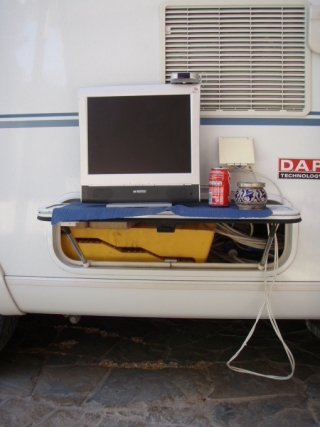

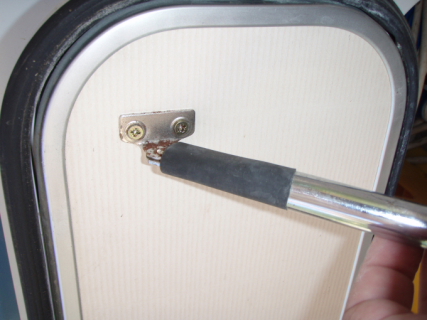

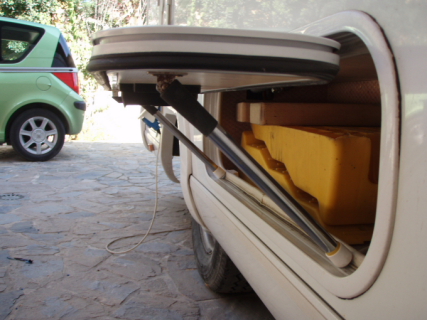

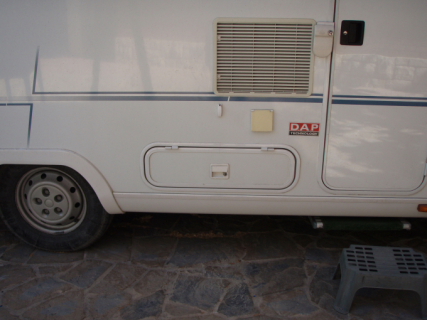

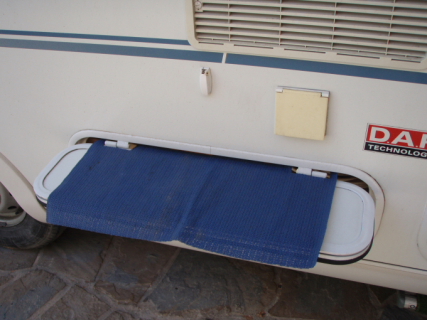

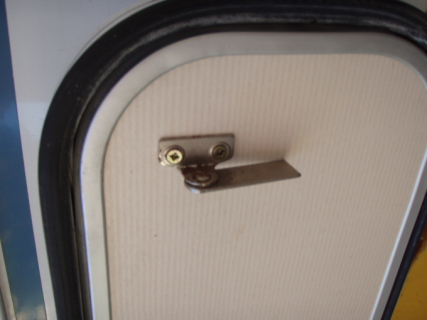

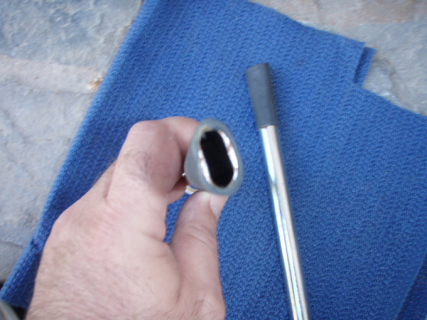

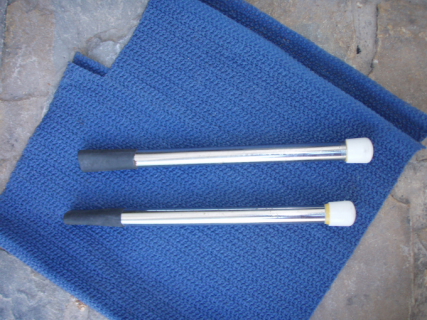

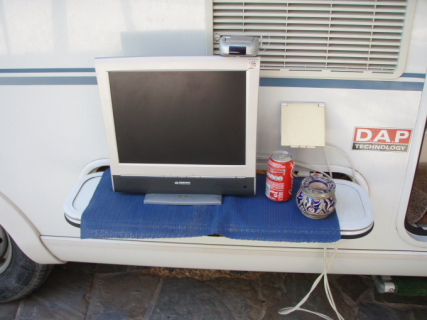

Para los veranos, cuando estamos en camping y apetece cenar a la fresca o comer bajo el toldo o sombra natural, pues aproveche que como mi auto es de doble suelo, y lleva varios portones, y da la casualidad que tengo uno justo en el sitio ideal, a la altura ideal ( esto es importante ) y en el mejor sitio donde podía instalar la toma exterior de corriente y antena, pues la solución fue fácil, tenia que fijar el portón en horizontal, y la forma que se me ocurrió para que no me quitara sitio al cerrar el portón fue coger dos compases y cortarlos, de manera que después pudiera insertar dos tubos, y que no ocuparan sitio, pues los pliego ( si te bailan los puedes "forzar" con unos golpecitos en el remache hasta que vayan duros, lo justo ), los dos tubos los corte a medida para que quedara en horizontal el portón, el tubo era de un diámetro inferior, pero al chafarlo daba la medida para entrar en el compás, le puse dos tapones por el otro lado, y corte un trozo de tapete antideslizante a la medida del portón, de forma que no se pueda rallar, ya solo queda conectar la TV y a disfrutarla, como queda sitio se puede usar para poner el cenicero y la cerveza :-)

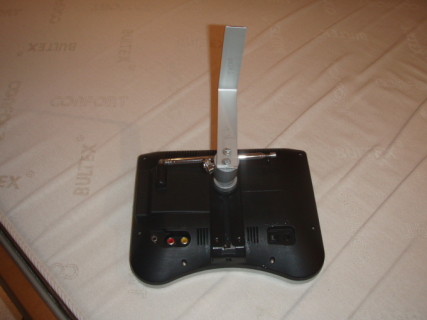

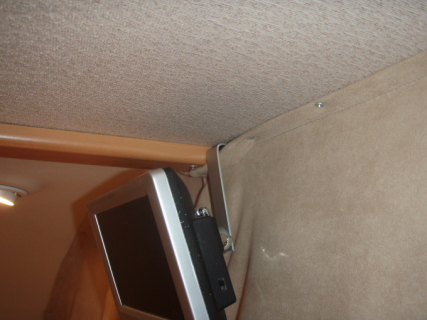

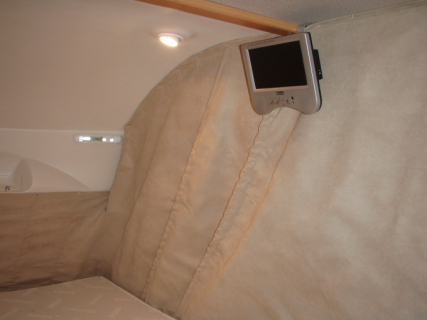

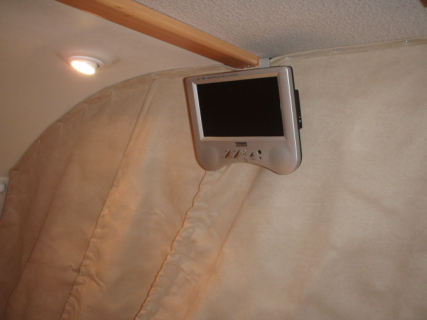

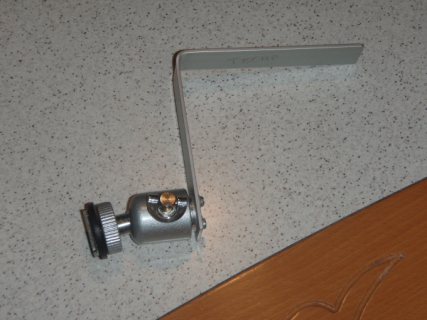

También llevo una TV de 7" que utilizo como monitor para las cámaras traseras, cuando paramos a dormir la quito de la cabina y la ponemos en la cama, acostumbramos a dormirnos viendo la TV, como dormimos de un lado u otro dependiendo de la inclinación de la auto, y hay una tela cubriendo los laterales, y el soporte no se puede quedar fijo pues impediría recoger la cama, pues aproveche que hay una madera que crea un pequeño hueco en la sujeción de la tela, con un perfil de aluminio hice una base para sujetar la tele a su soporte original, del que solo utilice la parte que lleva la rotula ( para orientarla a gusto y fijarlo ), y para colocar el soporte lo que hice fue coger un taco de madera, y rebajarlo por uno de sus extremos de manera que fuera un pelo mas ancho y mas alto que el perfil de aluminio ( si no se tiene la madera de guía habría que hacer el rebaje en el centro del taco ), y lo fije por detrás de la tela al techo, os señalo que cuanto mas largo sea el trozo de aluminio que introducimos mas estable será la TV, ya solo queda poner la TV en el soporte y el soporte en el lado que nos interese ( puse otro taco en el otro lado ).

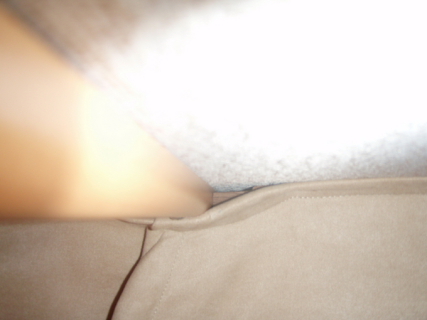

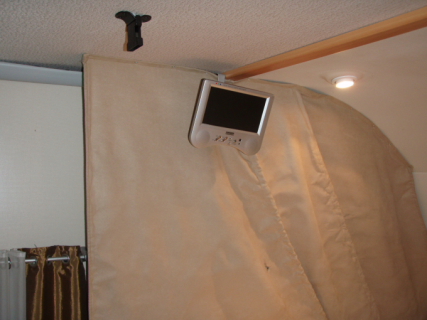

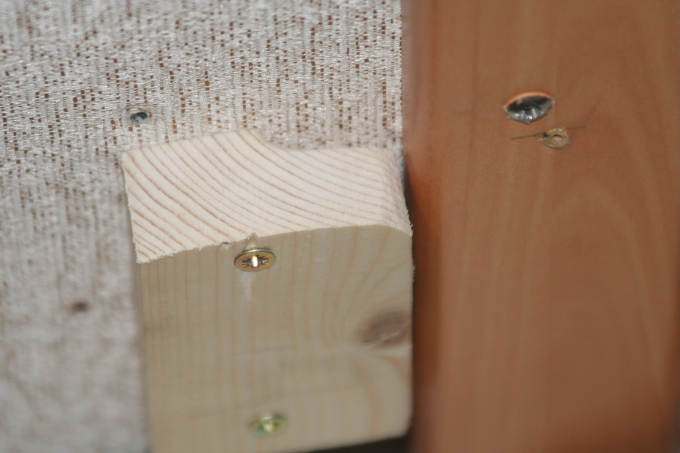

Se puede ver el taco detrás de la lona y el pequeño hueco por el que entra el soporte de aluminio

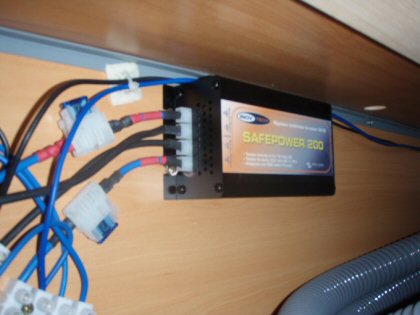

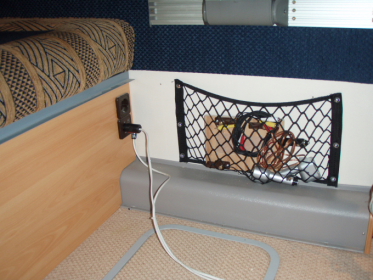

Lógicamente tengo varias tomas de antena colocadas de forma que en cualquiera de los lugares indicados tengo 12 V y toma de antena, y aunque no suelo usarlo también tengo un emisor inalámbrico por el que puedo ver la TDT y el satélite, digo que no suelo usarlo porque también pase un cable de video y audio del receptor a la zona de la mesa, ventajas de tener una auto preparada con un sistema que facilita el pasar cables. durante un tiempo llevamos un DVD portátil, otra temporada llevamos una PSP2, como consola y reproductor de DVD, y actualmente llevamos un reproductor multimedia ( en un soporte como el de la TV ), en concreto el Iomega ZIP de 500 Mg, que lleva alimentación a 12V, pero que se ha mostrado un poco exquisito con la calidad de la tensión, de manera que cuando paraba a repostar, al abrir la puerta del conductor se bloqueaba, y había que encender, apagar etc etc. así que al final me decidí y puse un estabilizador 12 V DC - 12 V DC, de 200 W ( 16 A ), con muy buenos resultados, lógicamente solo alimento la TV y el ZIP, o la consola ( con un adaptador a 12 VDC especifico ).

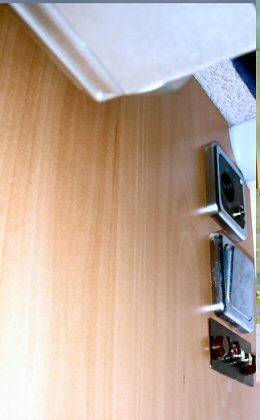

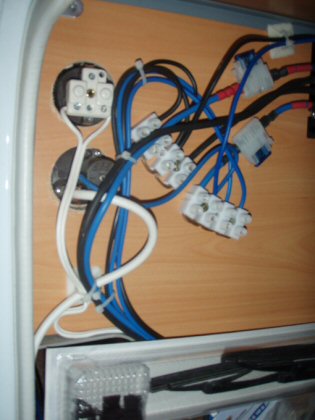

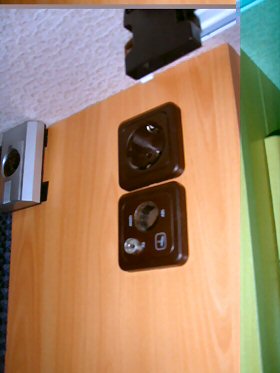

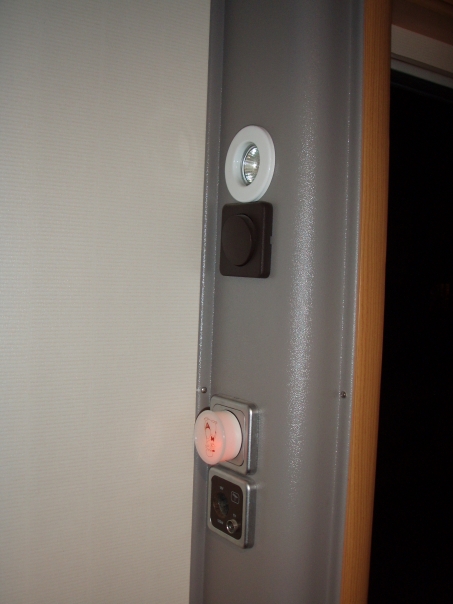

Toma de 12 V, antena y video que me he puesto en el lateral del armario de encima de la mesa ( al lado de la cama ) Toma de 12 V y antena, mas toma de 220 y un pequeño halógeno de 10 W para luz de penumbra a la hora de acostarse, el otro piloto me sirve para saber si esta conectado en ondulador, puesto que lo hago via radio, si lo tengo que dejar encendido por la noche entonces quito el chivato, los leds del panel de la auto dan lo suficiente para moverse

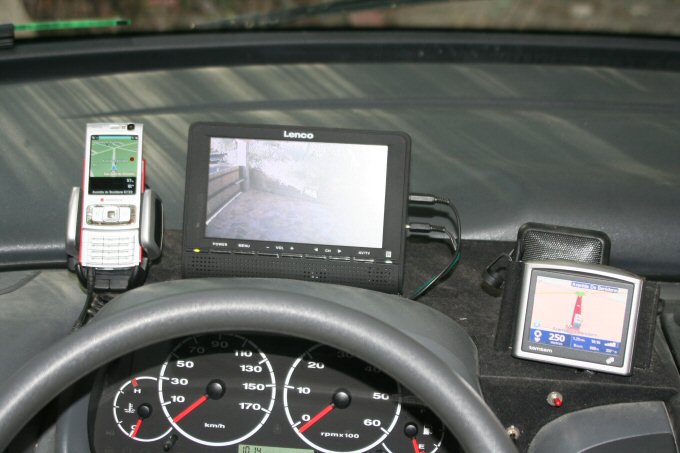

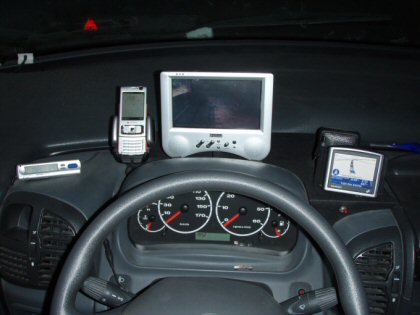

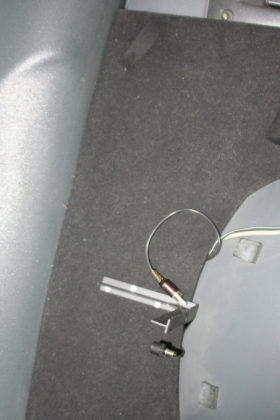

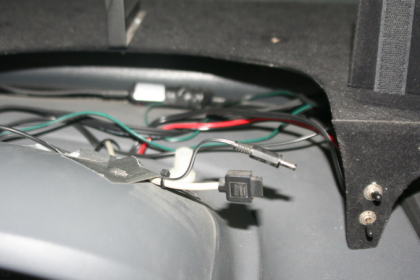

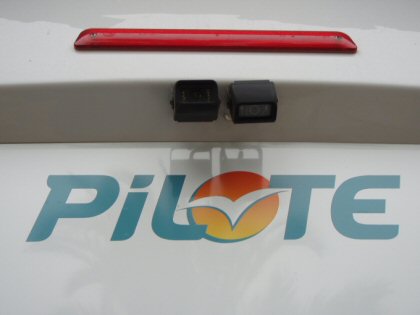

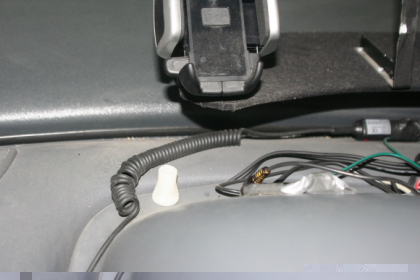

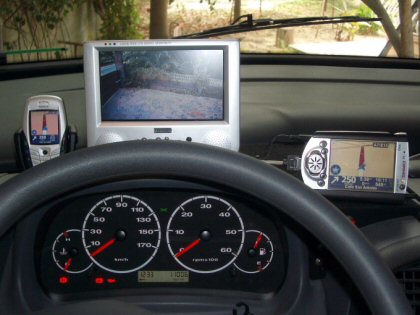

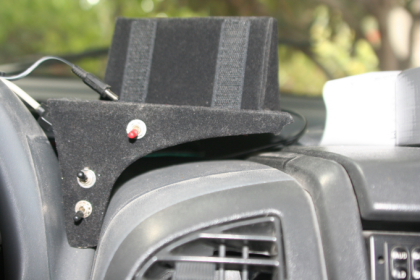

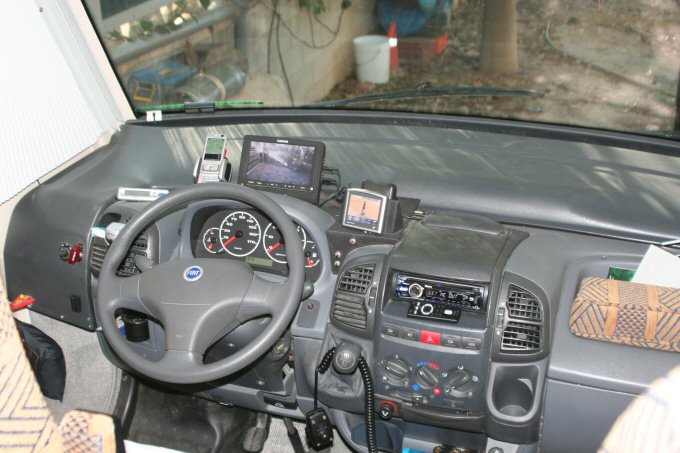

Y ya para terminar, la TV TFT de 7" que utilizo para dormir y para las retrocamaras, pues en el uso como retrocamara la fijación es muy sencilla, un perfil en T doblado en L fijado sobre una base que me hice, en la cual además llevo el soporte del móvil ( también lleva navegador ) el TT One ( antes la PDA ) y un altavoz de la emisora de 27. Los interruptores que se ven son de arriba a abajo, el cambio de camara ( aparcar o retrovisor ), encendido del monitor, y general para el monitor, cargador del movil, PDA o TT one, GPS externo tipo mouse y convertidor serie bluetooth ( va conectado al gps externo y me permite usarlo como serie y bluetooth al mismo tiempo ).



28 Febrero 2009



Bueno, pues este verano ( Julio 2009 ) en pleno viaje por Alemania el monitor dijo que hasta aquí había llegado, como estoy acostumbrado a conducir con las cámaras en cuanto pude compre un monitor TV, en este caso compre un Philips de 8" con TDT incorporado, entrada de video, USB y DVD, se ve genial, pero una vez en su sitio en el salpicadero no me convencía, muy grande y varios pasos para ponerlo en marcha, así que me rondaba la cabeza el comprar otro, pero tampoco quería gastarme mas dinero, pero vi una en el carrefour de 7" por 80 € , y me entro el gusanillo, entre en la web para ver las características y la encontre por 49, así que me decidí y la compre, ahora esta montada fija en el salpicadero, es al mismo tiempo TV, pero analógica, por lo que dentro de poco no sirve como TV. Entonces pensé en dejar la Philips en el dormitorio, vi algunos soportes comerciales, pero ninguno servia, así que me lo monte yo mismo, cuando volvemos a casa la uso en la cocina, con un soporte como el que tenia antes en el dormitorio de la auto.

El resultado es este :

Monitor de las cámaras : Como no va a estar rondando del salpicadero a la cama he utilizado el soporte que trae, no tiene mayor historia, este verano, el ultimo dia ( menos mal ) se fue al garete el cargador de CDs del radiocassette, tenia ya 15 años, así que también he tenido que renovar el aparato, en este caso un radio CD, MP3, con lector USB, manos libre para el móvil y mando a distancia ( el mando se usa muy poco, pero como venia de serie.... )



TV Philips en el dormitorio :

 Necesitaba que se quedara plegado contra el techo para no tener que quitarlo y ponerlo cada vez, que fuera algo rápido. He utilizado unas bisagras de puertas de cocina que encontré en el AKI y he realizado un montaje similar al que tenia con la anterior TV ( para poder cambiarla de lado ) pero mas resistente porque a la hora de plegarlo hay que hacer mas fuerza, no es solo sujetarla.

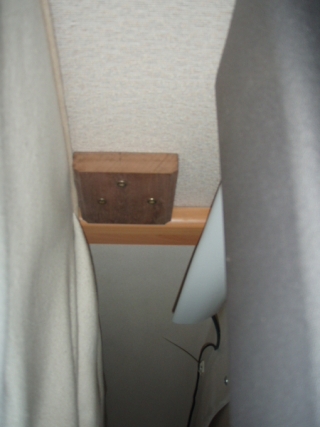

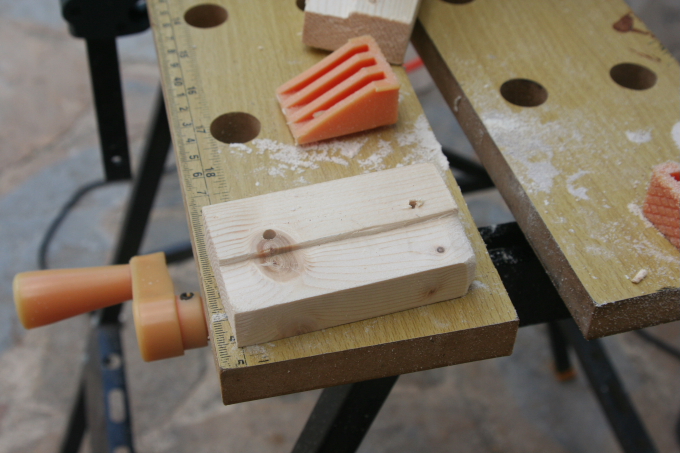

Esta es una de las piezas sobre las que se cojera el soporte, va rebajado para que ente la L de aluminio y los cantos agrandados para facilitar la introducción del soporte. Pieza puesta en su sitio, para colocarla he puesto un trozo de L pegado a la madera y el techo y entonces he fijado la pieza que he hecho, dejando un pelin de holgura, por eso no esta pegado a la madera.

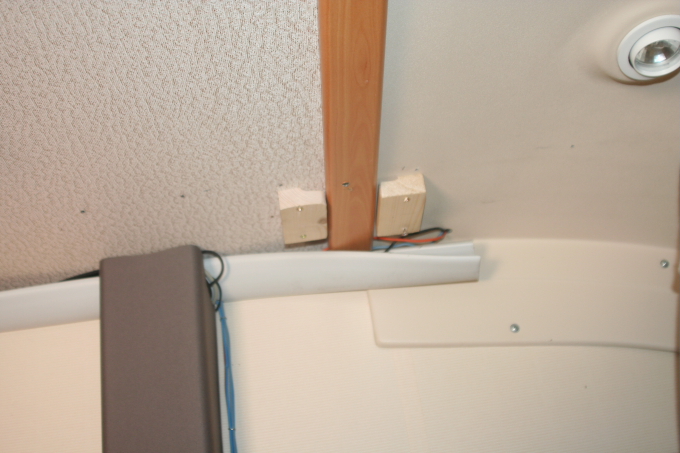

Las dos piezas puestas en su sitio, esto lo ocultara la tela de la cama. Soporte entrando en la fijación

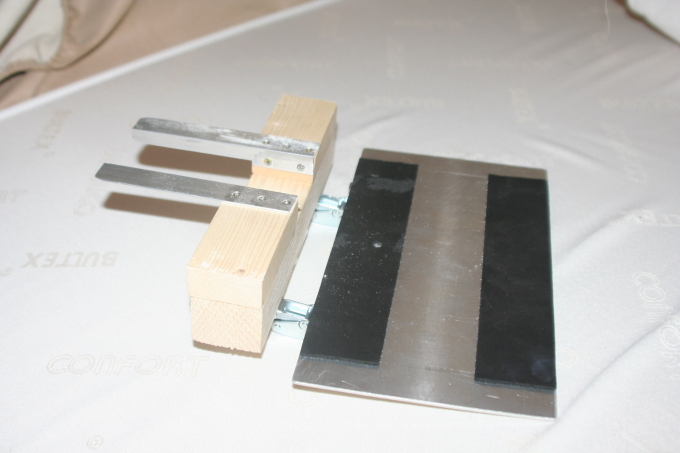

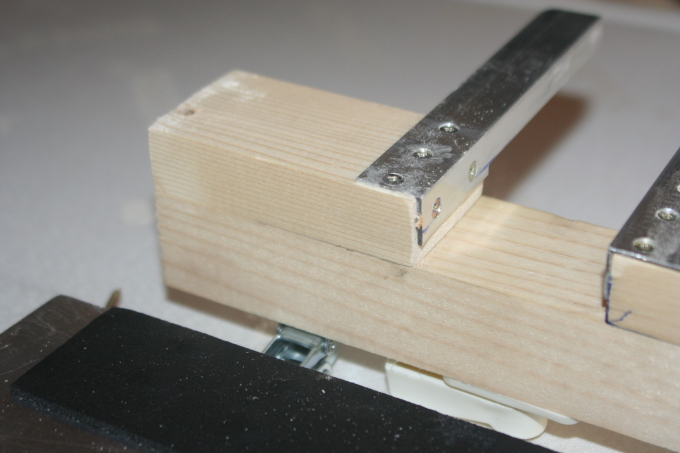

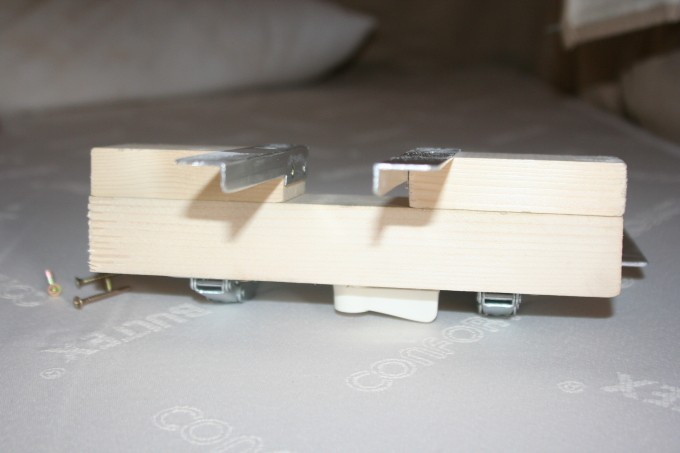

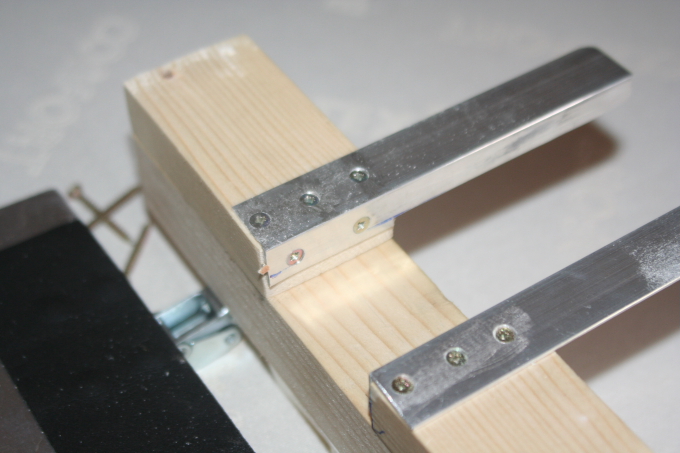

Vista del soporte, por un lado son dos trozos de listón a los que he cogido dos L de aluminio, el trozo esta rebajado para que el perfil de aluminio no sobresalga, también avellane los agujeros y después lime los tornillos para que no sobresalieran nada, también en los laterales Los dos trozos los cogi a otro trozo de listón, a la medida de forma que la TV quepa una vez plegada
Vista del conjunto otra vista

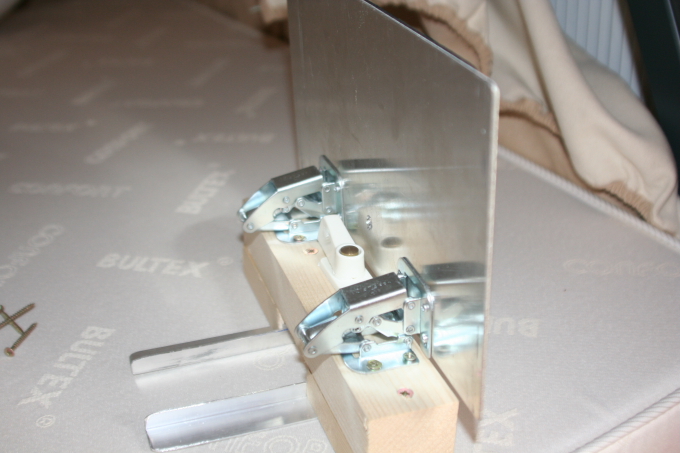

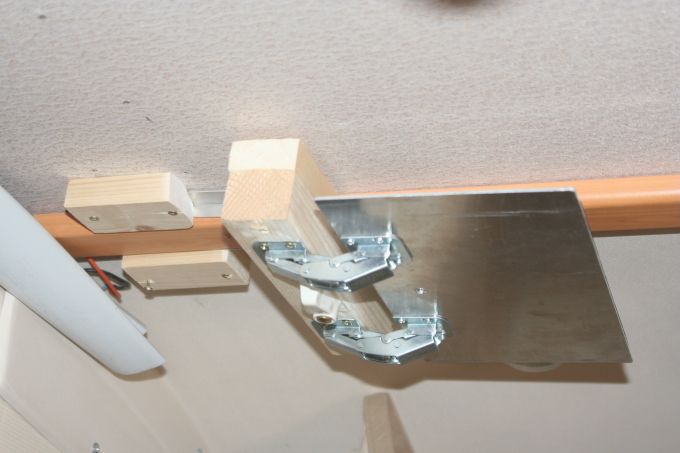

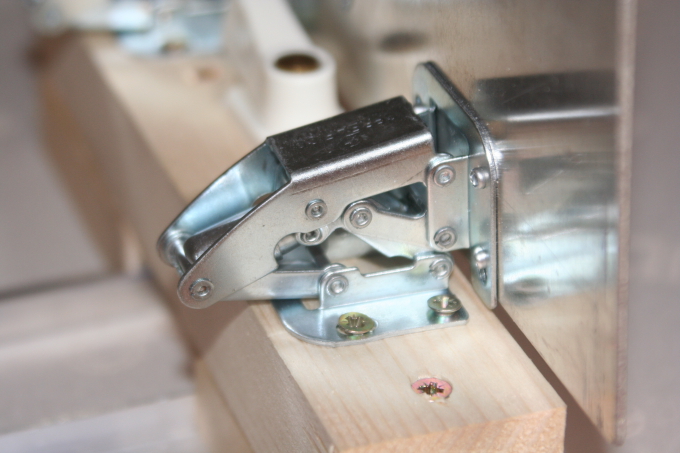

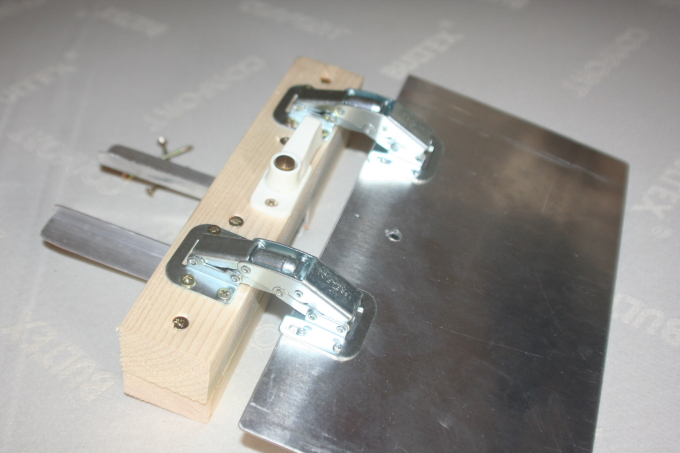

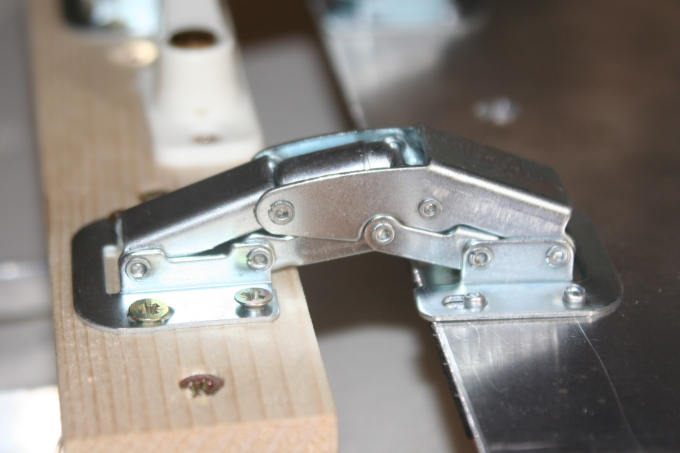

Vista de la bisagra plegada, atornillada al listón y remachada a una chapa de aluminio Bisagra extendida
Conjunto plegado, el agujero es para el tornillo para fijar la TV al soporte Conjunto extendido, al comprobar que con la TV la fuerza de las bisagras era la justa, por si acaso decidí ponerle el fijador para cuando esta plegado.

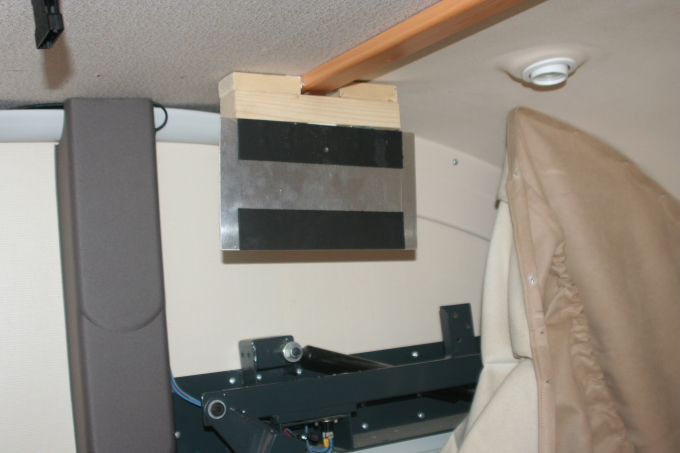

Unas bandas de espuma adhesiva para evitar rozaduras ruiditos y ayudar a que no se mueva la TV sobre la plancha de aluminio. Soporte extendido en su sitio

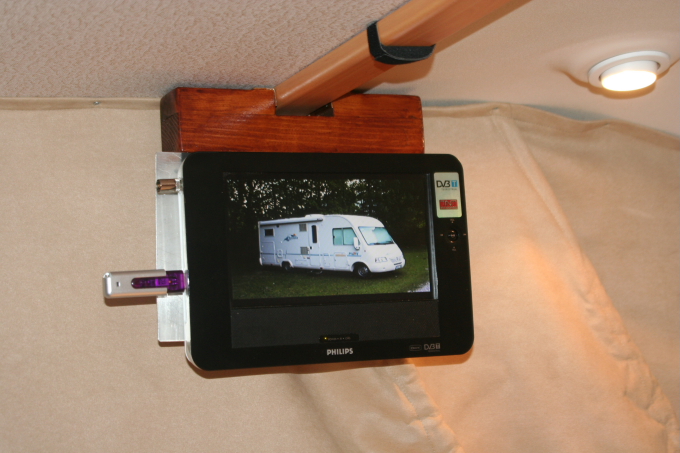

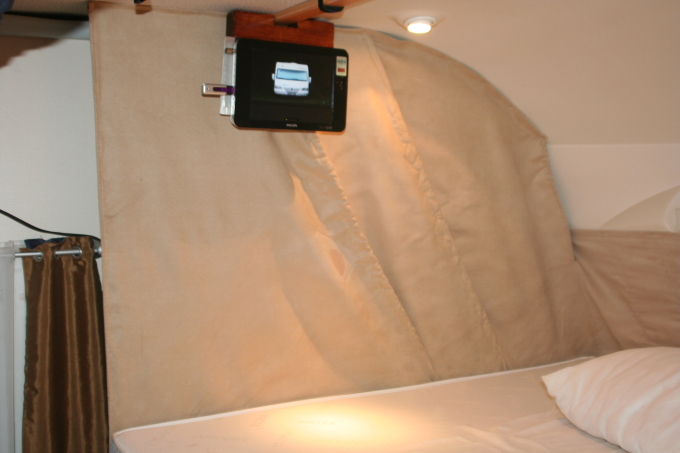

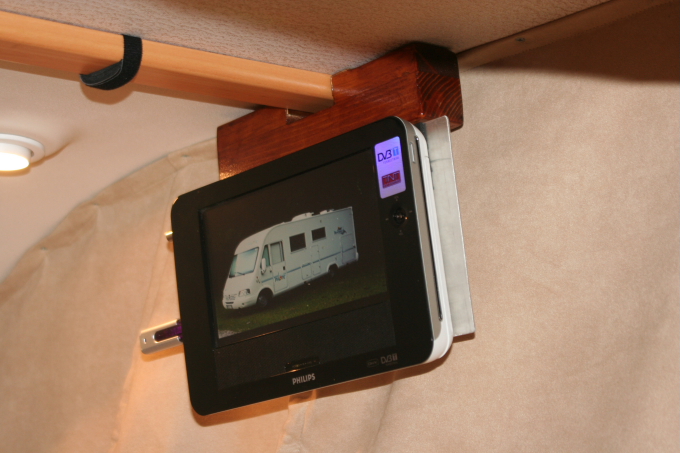

Ya todo montado en su sitio, le di unas manos de barniz a los listones Detalle extendido

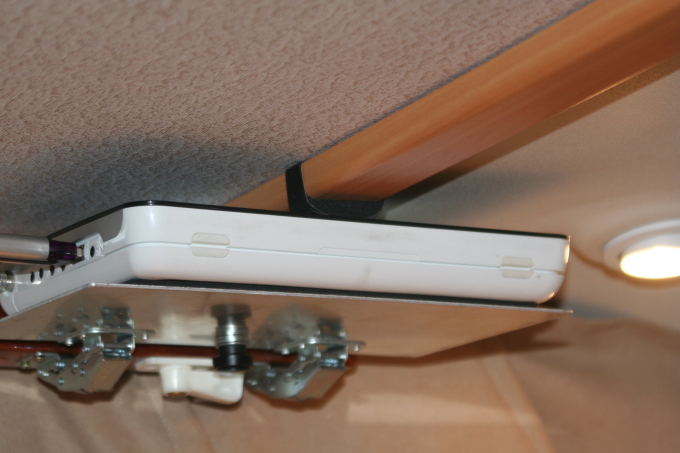

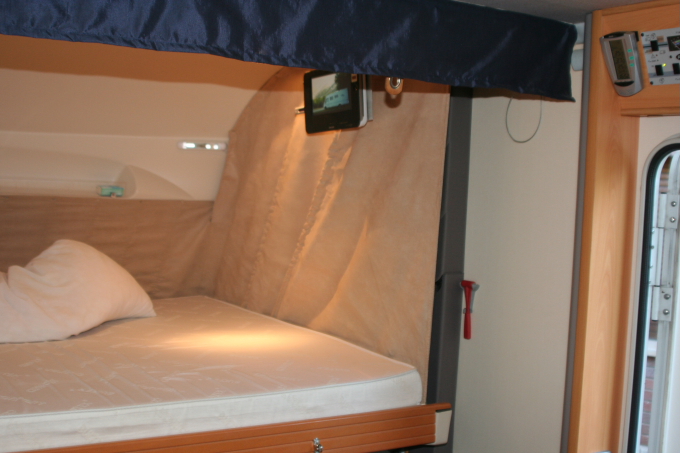

Detalle plegado, con un velcro de los del tipo de agrupar cables, pasándolo entre la madera y el techo, he puesto un trozo de espuma de alta densidad para evitar golpecitos en la madera, todo cabe perfectamente con la cama plegada Vista del conjunto, faltan los cables de alimentación, de antena y de video, ( la TV tiene batería de 2 Horas ), los he hecho a medida y los he cogido al centro de la plancha, de esta forma va todo junto cuando lo cambio de lado, y mientras lo puedo tener siempre conectado, aunque la cama este plegada. Por lo tanto el objetivo esta cumplido, solo tengo que bajar la cama, bajar la TV y a verla, mas cómodo no se me ocurre.

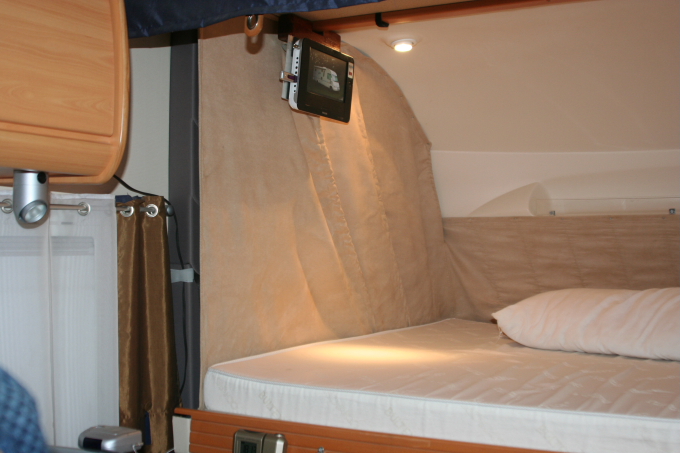

Montado en el otro lado de la cama Detalle en el otro lado

Actualizado de nuevo el 9 de Enero de 2010
