MONTAJE GPS - PDA - PC - RETROCAMARA

Mucho a cambiado el tema en mi auto, como aparece en otra pagina de esta web, en su dia motorice la cámara para que me sirviera como espejo retrovisor y para maniobras, además de su uso con un PC, pero no nos gustaban los resultados en Blanco y Negro, cumple, pero lo justo.

 Después de mucho buscar di con una TV plana TFT de 5,6 " , era condición que fuese TV y que llevara entrada de video, la conseguimos por 498 € en FNAC ( ahora también la venden en Media Mark, y en Andorra la misma, idéntica, menos la marca estaba este verano del 2002 por 270 € ), a partir de ahí compre una cámara en color ( 28.000 ptas ) y en superinventos una lente de 120º , aunque tengo el problema de imagen en espejo, en los EEUU después he encontrado por internet sitios que tienen este tipo de cámara con la función espejo, lo que me hubiera ahorrado mucho trabajo. A dia de hoy aun no he conseguido ningún circuito electrónico que me realice la función espejo, por lo que como podéis ver en las fotos le puse un espejo, y por supuesto la motorice con el mismo sistema que aparece en retrocamara . Aproveche la instalación que traía la antigua cámara, y los resultados fueron muy buenos, después de solucionar un problemon, y es que me salían tal cantidad de interferencias que como quien dice no veía nada, descubrí que eran motivadas por el servo, pero por mucho filtro que ponía no mejoraba, al final descubrí que era porque no había tenido la precaución de equilibrar el peso de la caja sobre el eje de giro, lo que hacia que el servo estuviera constantemente corrigiendo su posición, contrapese la caja y listo.

Y ya puestos, modifique todo lo referente al GPS, empezando por la incorporación de una antena reradiante en el exterior, de forma que ahora siempre tengo muy buena cobertura ( excelente ). El gps no me es necesario desmontarlo en cada parada, pues queda oculto por la cortina, la sujeción del PDA, ahora rapidísimo de quitar y poner, por supuesto la nueva pantalla, el añadido de un mini teclado con las principales funciones de los navegadores, un teclado inalámbrico para crear rutas, y un PC Pentium 166, que acabo de sustituir por un Pentium III a 450, y con ayuda de un programita de macros de teclado he automatizado todo lo que respecta a la puesta en marcha, ( si no tengo que modificar la ruta solo tengo que pulsar una tecla y en un minuto o dos tengo todo en marcha con mi posición, ruta a seguir etc. comodísimo.) y solucionado el problema de los zoom en el Route 66 2003, que había que hacerlos con ratón o con combinaciones de teclas. Con este programita puedo permitirme hasta el cambiar de programa en plena marcha con solo pulsar una tecla, los programas que uso en el PC son Route 66 2003 ( mejor cartografía y actualiza cada segundo ), Autoroute 2002 ( digamos que mas facilidad de uso, segun en que, pero no le perdono lo de los 15 seg para actualizar ), y como no, mi querido OZI, para cuando voy por zonas alejadas del mundo ( aunque según el sitio no hace falta que sea poco conocido para considerarlo así por parte de los otros dos programas )

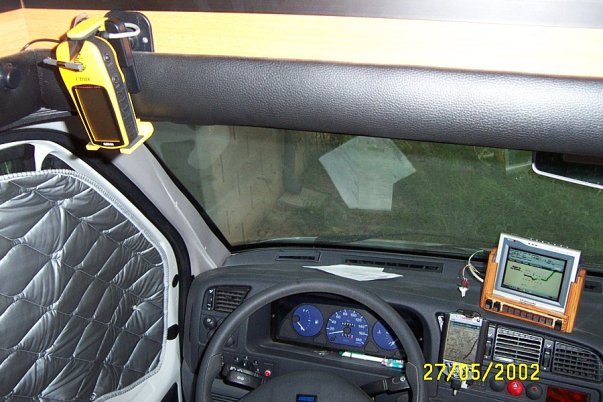

Bueno, asi queda la cabina de la Auto :

Señalar que el interruptor que aparece colgando al lado del monitor ya esta bien colocado :-), y su función es alimentar el monitor y el PDA y pequeños detalles . Me encontré con un problema al poner los dos teclados, y es que se vuelve loco, de momento lo solucione con un interruptor con el que selecciono antes de poner en marcha que teclado quiero, si el del monitor ( cuando voy circulando ), o el de infrarrojos ( para crear/modificar rutas ), pero el otro dia di con un esquema que me permite utilizar los dos al mismo tiempo, estoy construyéndolo. El teclado del monitor lo hice con pulsadores, llevando los hilos a una placa sacada de un teclado viejo, cada hilo a su conexión, miras la tecla y sigues la pista hasta ver donde va en la plaquita, seleccione las teclas + - y 5 Funciones, la sexta queda para encender el ordenador. Seleccione las teclas de forma que necesitara la menor cantidad de hilos posible, es decir, conexiones comunes de las teclas. En el teclado además hay tres interruptores, uno en el que selecciono entre ordenador y cámara, otro que me permite que la cámara funcione como espejo o para maniobra, y el de la derecha lo utilizo/aba para seleccionar el teclado, todos van a unos reles de 12 v que es donde de verdad selecciono.

Y ahora una colección de fotos :

Detalle del soporte del PDA por delante, hecho con Aluminio de 3 mm, un porta teléfonos de Aurgi, y el conector de Gomadic	Vista de lado con las patas desplegadas y donde vemos el conector que uniremos al salpicadero
El conector, por aquí le llegan los datos del GPS y la alimentación de 5 V para el PDA	El PDA en el soporte, no se cae ni a la de tres
El conector del salpicadero, esta puesto en el portamonedas, por lo que no hay que hacer ningún agujero	Operación de poner el PDA, la guía de aluminio entra por el porta tarjetas, conectamos y listo, cuando llego a un sitio tirón y tal cual lo quito de la vista.
En su sitio, lleva ya muchos Kms sin el mas mínimo problema	Vista del suelo y de la trasera de la auto, lógicamente esta en cámara/maniobra, seleccionado con la 1ª y 2ª teclas de la Izda.
Vista de la TV con Autoroute 2002 y el PDA con OziCE, ambos en orden de marcha	PortaGPS, el mismo soporte que para el PDA, solo que cogido a una moldura, sin tornillos, los cables vienen por dentro de la moldura
GPS montado, lo que se ve arriba del GPS es la antena de la reradiante, el cable de datos y alimentación por detrás. Como se puede ver, cuando corro la cortina de la cabina queda oculto.	En el hueco porta paquete de tabaco metí el receptor del teclado inalámbrico, tuve que hacer un agujero de 5 mm atrás arriba para pasar los cables, sin el receptor no se ve el agujero.
Teclado Infrarrojos, es también ratón, su tamaño es mas pequeño que los normales	Antena reradiante, cogida a la placa solar con una L y pasado el cable por donde pasan los de la placa, tuve que desmontar y desoldar el cable de la antena para que pasara.
Detalle del teclado, el teclado sigue siendo el mismo, pero las funciones han cambiado en las dos ultimas teclas	En este otro han cambiado en todas, ventajas de usar el programita de macros.
Metiendo/sacando la TV del sitio, aprovechamos el porta monitor que venia con el de B/N	Hicimos un armazón en madera cogido al que venia y bajo van los pulsadores
Otro detalle	Los agujeros del lateral son para los conectores de video y alimentación, junto con el interruptor general ahora es todo una pieza que se pone/quita de un solo movimiento
Detalle del lateral, de Izda a Dcha, alimentación, On/Off ( hay que meterlo en su soporte en On ), entrada de video y entrada de antena externa	Otro detalle, es muy importante que no haya forma de ver la TV, una cosa es el "monitor y otra ver programas de TV, esto ultimo esta prohibido, en este caso al conectar señal de video se anula la TV

El ordenador sigue en el mismo sitio, y el resto de accesorios como placa de teclado, reles de conmutación etc va debajo del salpicadero, justo debajo de la guantera, esa zona se desmonta fácilmente con 4 tornillos.

El GPS esta conectado al mismo tiempo al PC y al PDA, hacer mención de que los programas del PDA son muy superiores a los del PC, mejor cartografía, reenrutamiento ( si por lo que sea no puedes cumplir una instrucción calcula el solito por donde tienes que ir a partir de ese momento ), instrucciones tanto de voz como graficas al mismo tiempo que aumenta o disminuye el zoom del mapa automáticamente según velocidad y circunstancias ( giro cerca ... ). Y ya para rematar hay anunciado para estas navidades un IPAQ ( 1910 ) con características iguales o superiores al mío + o - , por unos 300 €.
